สถานที่กำเนิด:
ต้นฉบับ
ชื่อแบรนด์:
ST
หมายเลขรุ่น:
LMV358LIDT
ติดต่อเรา

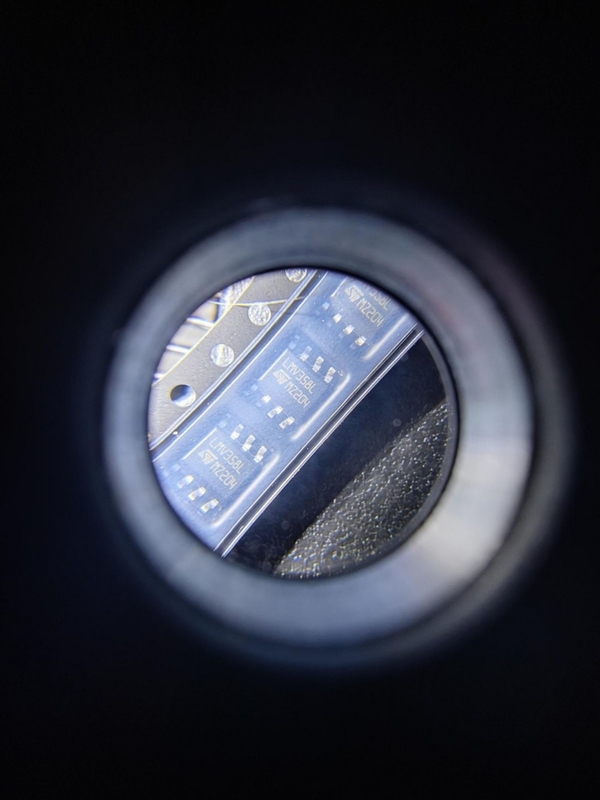

LMV358LIDT เป็นแอมพลิฟายเออร์สำหรับปฏิบัติการแรงดันต่ำแบบวงจรคู่ ประกอบด้วย STMICROELECTRONICS
การผลิต.สามารถทำงานภายใต้แรงดันไฟฟ้าของแหล่งจ่ายไฟเดียว ให้การแกว่งอินพุตและเอาต์พุตแบบรางต่อราง และได้รับการออกแบบมาสำหรับการใช้งานที่ใช้พลังงานต่ำต่อไปนี้คือการใช้งาน ข้อสรุป และพารามิเตอร์:
แอปพลิเคชัน:
เครื่องขยายเสียงและปรีแอมป์
เซนเซอร์แอมพลิฟายเออร์
วงจรปรับสภาพสัญญาณ
ตัวกรองที่ใช้งานอยู่
ออสซิลเลเตอร์ควบคุมแรงดันไฟฟ้า
บทสรุป:
LMV358LIDT เป็นแอมพลิฟายเออร์สำหรับการดำเนินงานแรงดันต่ำแบบวงจรคู่เหมาะสำหรับการใช้งานที่ใช้พลังงานต่ำ
สามารถทำงานภายใต้แรงดันไฟฟ้าของแหล่งจ่ายไฟเดียว ให้การแกว่งอินพุตและเอาต์พุตแบบรางต่อราง
มีการใช้พลังงานต่ำ อัตราการปฏิเสธโหมดทั่วไปสูง กระแสไบแอสอินพุตต่ำ และการป้องกันไฟฟ้าสถิต (ESD) ที่เชื่อถือได้
เหมาะสำหรับการใช้งาน เช่น เครื่องขยายสัญญาณเสียง เครื่องขยายเซ็นเซอร์ วงจรปรับสภาพสัญญาณ แอกทีฟฟิลเตอร์ และออสซิลเลเตอร์ที่ควบคุมด้วยแรงดันไฟฟ้า
พารามิเตอร์:
ช่วงแรงดันไฟฟ้าอินพุต: 2.7V ถึง 5.5V
ช่วงแรงดันเอาต์พุต: 0V ถึง VCC
ช่วงอุณหภูมิการทำงาน: -40 °C ถึง 125 °C
ผลิตภัณฑ์แบนด์วิธที่ได้รับ: 1 MHz
ความชันตามสัดส่วน: 0.5 V/ μs
แรงดันไบอัสอินพุต: 1 mV
กระแสไบอัสอินพุต: 10 nA
บรรจุภัณฑ์: SOIC8
| RoHS ของสหภาพยุโรป | สอดคล้อง |
| ECCN (สหรัฐอเมริกา) | EAR99 |
| สถานะชิ้นส่วน | คล่องแคล่ว |
| ร.ฟ.ท | 8542.33.00.01 |
| ยานยนต์ | เลขที่ |
| พี.พี.พี | เลขที่ |
| พิมพ์ | เครื่องขยายเสียงกำลังต่ำ |
| ประเภทผู้ผลิต | เครื่องขยายเสียงกำลังต่ำ |
| จำนวนช่องต่อชิป | 2 |
| ราวต่อราง | เอาต์พุตรางต่อราง |
| แรงดันออฟเซ็ตอินพุตสูงสุด (mV) | 7@5V |
| แรงดันจ่ายเดี่ยวขั้นต่ำ (V) | 2.7 |
| แรงดันแหล่งจ่ายเดี่ยวสูงสุด (V) | 5.5 |
| แรงดันเอาต์พุตระดับต่ำทั่วไป (V) | 0.3 |
| แรงดันเอาต์พุตระดับสูงทั่วไป (V) | 4.99 |
| กระแสชดเชยอินพุตสูงสุด (uA) | 0.03@5V |
| กระแสไบแอสอินพุตทั่วไป (uA) | 0.027@5V |
| กระแสไบแอสอินพุตสูงสุด (uA) | 0.06@5V |
| กระแสไฟนิ่งสูงสุด (mA) | 0.5@5V |
| ประเภทพาวเวอร์ซัพพลาย | เดี่ยว |
| อัตราการฆ่าโดยทั่วไป (V/us) | 0.7@5V |
| ความหนาแน่นของแรงดันไฟฟ้าสัญญาณรบกวนอินพุตทั่วไป (nV/rtHz) | 30@5V |
| ดริฟท์แรงดันออฟเซ็ตอินพุต (uV/°C) | 5(ประเภท) |
| อัตราขยายแรงดันไฟฟ้าโดยทั่วไป (dB) | 100 |
| ความหนาแน่นของสัญญาณรบกวนกระแสอินพุตแบบไม่แปลงทั่วไป (pA/rtHz) | 0.3@5V |
| CMRR ขั้นต่ำ (dB) | 72 |
| ช่วง CMRR ขั้นต่ำ (dB) | 71 ถึง 75 |
| ผลิตภัณฑ์แบนด์วิธที่ได้รับโดยทั่วไป (MHz) | 1.3 |
| ปิดการสนับสนุน | เลขที่ |
| อุณหภูมิในการทำงานขั้นต่ำ (°C) | -40 |
| อุณหภูมิใช้งานสูงสุด (°C) | 125 |
| เกรดอุณหภูมิของซัพพลายเออร์ | ทางอุตสาหกรรม |
| บรรจุภัณฑ์ | เทปและรีล |
| ติดตั้ง | พื้นผิวติด |
| ความสูงของแพ็คเกจ | 1.25 (นาที) |
| ความกว้างของบรรจุภัณฑ์ | 3.9 |
| ความยาวของแพ็คเกจ | 4.9 |
| PCB มีการเปลี่ยนแปลง | 8 |
| ชื่อแพ็คเกจมาตรฐาน | ดังนั้น |
| แพ็คเกจซัพพลายเออร์ | ลูกชาย |
| จำนวนพิน | 8 |
| รูปร่างตะกั่ว | นางนวลปีก |
