สถานที่กำเนิด:
ต้นฉบับ
ชื่อแบรนด์:
TI
หมายเลขรุ่น:
LMV358IDR
ติดต่อเรา

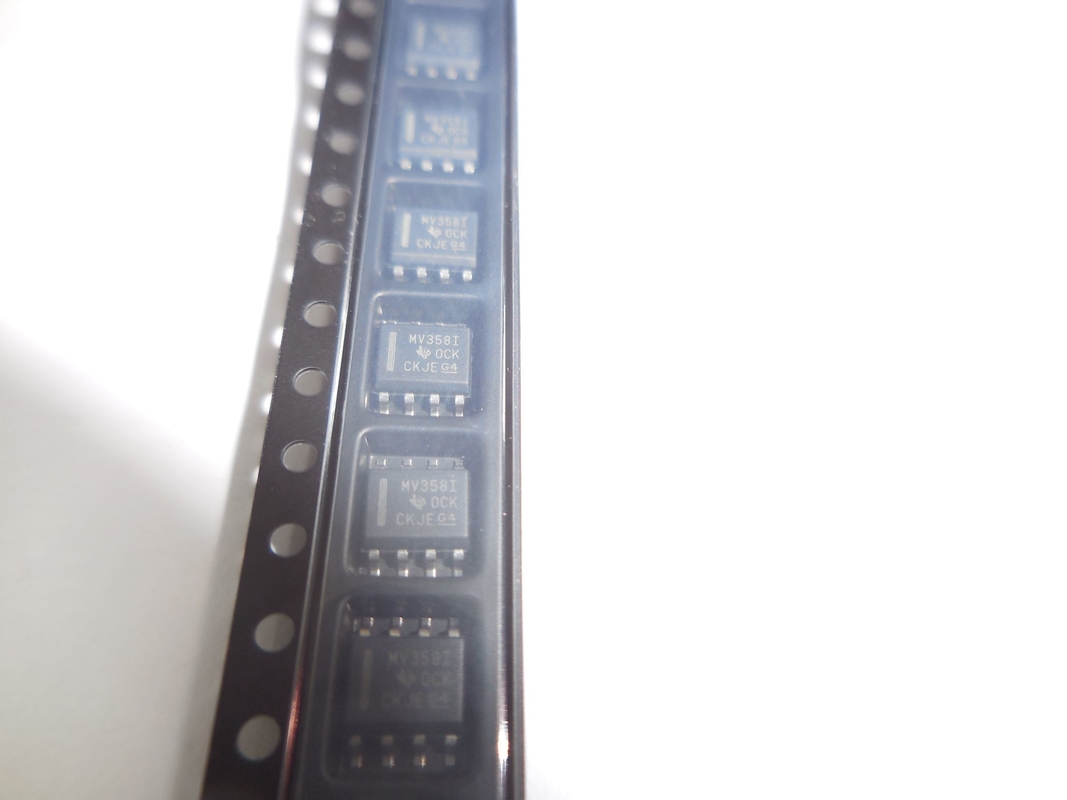

LMV358IDR เป็นวงจรรวม (IC) แอมพลิฟายเออร์สำหรับการดำเนินงานแรงดันต่ำแบบดูอัลแชนเนล (op-amp) ที่ผลิตโดย Texas Instrumentsได้รับการออกแบบให้ทำงานด้วยแรงดันไฟฟ้าแหล่งเดียว โดยให้การแกว่งของอินพุตและเอาท์พุตแบบรางต่อรางพร้อมแรงดันออฟเซ็ตอินพุตต่ำ
การใช้งาน:
เครื่องขยายเสียงและปรีแอมป์
เซนเซอร์ขยายสัญญาณ
วงจรปรับสภาพสัญญาณ.
ตัวกรองที่ใช้งานอยู่
ออสซิลเลเตอร์ที่ควบคุมด้วยแรงดันไฟฟ้า
คุณสมบัติ:
op-amps อิสระคู่ในแพ็คเกจเดียว
ช่วงแรงดันไฟฟ้าอินพุตกว้าง: 2.7V ถึง 5.5V
การแกว่งอินพุตและเอาต์พุตแบบ Rail-to-Rail
การใช้พลังงานต่ำ: 0.5 mA ต่อช่องสัญญาณ
อัตราส่วนการปฏิเสธโหมดทั่วไปสูง (CMRR): 70 dB
แรงดันออฟเซ็ตอินพุตต่ำ: 1 mV
ความสามัคคีได้รับความมั่นคง
การป้องกัน ESD: 2 kV (แบบจำลองร่างกายมนุษย์)
พารามิเตอร์:
ช่วงแรงดันไฟฟ้าอินพุต: 2.7V ถึง 5.5V
ช่วงแรงดันเอาต์พุต: 0V ถึง VCC
ช่วงอุณหภูมิการทำงาน: -40°C ถึง 125°C
รับผลิตภัณฑ์แบนด์วิธ: 1 MHz
อัตราการสโลว์: 0.5 V/μs
แรงดันออฟเซ็ตอินพุต: 1 mV
อินพุตออฟเซ็ตปัจจุบัน: 10 nA.
บรรจุภัณฑ์: SOIC-8
| RoHS ของสหภาพยุโรป | สอดคล้อง |
| ECCN (สหรัฐอเมริกา) | EAR99 |
| สถานะชิ้นส่วน | คล่องแคล่ว |
| ร.ฟ.ท | 8542.33.00.01 |
| สจล | ใช่ |
| ยานยนต์ | เลขที่ |
| พี.พี.พี | เลขที่ |
| พิมพ์ | เครื่องขยายสัญญาณแรงดันต่ำ |
| ประเภทผู้ผลิต | เครื่องขยายสัญญาณแรงดันต่ำ |
| จำนวนช่องต่อชิป | 2 |
| ราวต่อราง | เอาต์พุตรางต่อราง |
| ประเภทเอาต์พุต | CMOS |
| แรงดันออฟเซ็ตอินพุตสูงสุด (mV) | 7@5V |
| แรงดันจ่ายเดี่ยวขั้นต่ำ (V) | 2.7 |
| แรงดันแหล่งจ่ายเดี่ยวสูงสุด (V) | 5.5 |
| กระแสชดเชยอินพุตสูงสุด (uA) | 0.05@5V |
| กระแสไบแอสอินพุตทั่วไป (uA) | 0.015@5V |
| กระแสไบแอสอินพุตสูงสุด (uA) | 0.25@5V |
| กระแสไฟสูงสุด (mA) | 0.44@5V |
| กระแสไฟขาออกทั่วไป (mA) | 60 |
| ประเภทพาวเวอร์ซัพพลาย | เดี่ยว |
| อัตราการฆ่าโดยทั่วไป (V/us) | 1@5V |
| ความหนาแน่นของแรงดันไฟฟ้าสัญญาณรบกวนอินพุตทั่วไป (nV/rtHz) | 39@5V |
| อัตราขยายแรงดันไฟฟ้าโดยทั่วไป (dB) | 100 |
| ความหนาแน่นของสัญญาณรบกวนกระแสอินพุตแบบไม่แปลงทั่วไป (pA/rtHz) | 0.21@5V |
| CMRR ขั้นต่ำ (dB) | 50 |
| ช่วง CMRR ขั้นต่ำ (dB) | 50 ถึง 60 |
| ผลิตภัณฑ์แบนด์วิธที่ได้รับโดยทั่วไป (MHz) | 1 |
| ปิดการสนับสนุน | เลขที่ |
| อุณหภูมิในการทำงานขั้นต่ำ (°C) | -40 |
| อุณหภูมิใช้งานสูงสุด (°C) | 125 |
| บรรจุภัณฑ์ | เทปและรีล |
| ติดตั้ง | พื้นผิวติด |
| ความสูงของแพ็คเกจ | 1.5 (สูงสุด) |
| ความกว้างของบรรจุภัณฑ์ | 3.98 (สูงสุด) |
| ความยาวของแพ็คเกจ | 5 (สูงสุด) |
| PCB มีการเปลี่ยนแปลง | 8 |
| ชื่อแพ็คเกจมาตรฐาน | ดังนั้น |
| แพ็คเกจซัพพลายเออร์ | โซอิค |
| จำนวนพิน | 8 |
| รูปร่างตะกั่ว | นางนวลปีก |
