สถานที่กำเนิด:
ต้นฉบับ
ชื่อแบรนด์:
TEXAS INSTRUMENTS
หมายเลขรุ่น:
LMV321M5
ติดต่อเรา

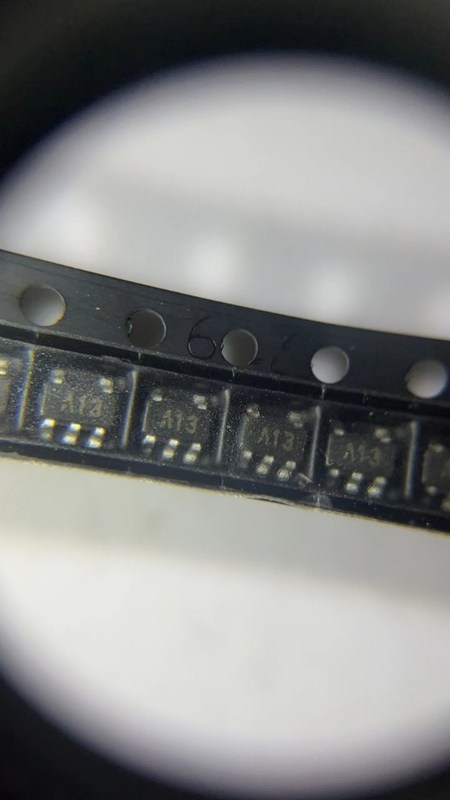

LMV321M5 เป็นแอมพลิฟายเออร์สำหรับการดำเนินงานแรงดันต่ำแบบช่องสัญญาณเดียว (op-amp) ที่ออกแบบมาสำหรับการใช้งานทั่วไปมีช่วงแรงดันอินพุตและเอาท์พุตแบบรางต่อราง ซึ่งหมายความว่าสามารถรับสัญญาณอินพุตที่ขยายจากกราวด์ไปยังแรงดันแหล่งจ่ายและสร้างสัญญาณเอาต์พุตที่แกว่งไปมาระหว่างกราวด์และแรงดันแหล่งจ่ายLMV321M5 มีกระแสไบแอสอินพุตต่ำและแรงดันออฟเซ็ตอินพุตต่ำ ซึ่งทำให้เหมาะสำหรับการใช้งานที่ต้องการอิมพีแดนซ์อินพุตสูงและการขยายสัญญาณที่แม่นยำสามารถทำงานได้ด้วยแรงดันไฟต่ำถึง 2.7V และมีผลิตภัณฑ์แบนด์วิธเกนที่ 1 MHzLMV321M5 มีอยู่ในแพ็คเกจ SOT-23 ซึ่งเหมาะสำหรับการใช้งานในพื้นที่จำกัด
| ข้อมูลจำเพาะทางเทคนิคของผลิตภัณฑ์ | |
| RoHS ของสหภาพยุโรป | ไม่เป็นไปตามข้อกำหนด |
| ECCN (สหรัฐอเมริกา) | EAR99 |
| สถานะชิ้นส่วน | สนช |
| ร.ฟ.ท | 8542.33.00.01 |
| สจล | ใช่ |
| SVHC เกินเกณฑ์ | ใช่ |
| ยานยนต์ | เลขที่ |
| พี.พี.พี | เลขที่ |
| พิมพ์ | เครื่องขยายสัญญาณแรงดันต่ำ |
| ประเภทผู้ผลิต | เครื่องขยายสัญญาณแรงดันต่ำ |
| จำนวนช่องต่อชิป | 1 |
| ราวต่อราง | เอาต์พุตรางต่อราง |
| เทคโนโลยีกระบวนการ | BiCMOS |
| ประเภทเอาต์พุต | CMOS |
| แรงดันออฟเซ็ตอินพุตสูงสุด (mV) | 7@5V |
| แรงดันจ่ายเดี่ยวขั้นต่ำ (V) | 2.7 |
| แรงดันแหล่งจ่ายเดี่ยวสูงสุด (V) | 5.5 |
| กระแสชดเชยอินพุตสูงสุด (uA) | 0.05@5V |
| กระแสไบแอสอินพุตทั่วไป (uA) | 0.015@5V |
| กระแสไบแอสอินพุตสูงสุด (uA) | 0.25@5V |
| กระแสไฟสูงสุด (mA) | 0.25@5V |
| กระแสไฟขาออกทั่วไป (mA) | 60 |
| ประเภทพาวเวอร์ซัพพลาย | เดี่ยว |
| อัตราการฆ่าโดยทั่วไป (V/us) | 1@5V |
| ความหนาแน่นของแรงดันไฟฟ้าสัญญาณรบกวนอินพุตทั่วไป (nV/rtHz) | 39@5V |
| อัตราขยายแรงดันไฟฟ้าโดยทั่วไป (dB) | 100 |
| ความหนาแน่นของสัญญาณรบกวนกระแสอินพุตแบบไม่แปลงทั่วไป (pA/rtHz) | 0.21@5V |
| PSRR ขั้นต่ำ (dB) | 50 |
| CMRR ขั้นต่ำ (dB) | 50 |
| ช่วง CMRR ขั้นต่ำ (dB) | 50 ถึง 60 |
| ผลิตภัณฑ์แบนด์วิธที่ได้รับโดยทั่วไป (MHz) | 1 |
| ปิดการสนับสนุน | เลขที่ |
| อุณหภูมิในการทำงานขั้นต่ำ (C) | -40 |
| อุณหภูมิใช้งานสูงสุด (C) | 125 |
| เกรดอุณหภูมิของซัพพลายเออร์ | ทางอุตสาหกรรม |
| บรรจุภัณฑ์ | เทปและรีล |
| ติดตั้ง | พื้นผิวติด |
| ความสูงของแพ็คเกจ | 1.1 |
| ความกว้างของบรรจุภัณฑ์ | 1.75 (สูงสุด) |
| ความยาวของแพ็คเกจ | 3.05 (สูงสุด) |
| PCB มีการเปลี่ยนแปลง | 5 |
| ชื่อแพ็คเกจมาตรฐาน | สท |
| แพ็คเกจซัพพลายเออร์ | สท-23 |
| จำนวนพิน | 5 |
| รูปร่างตะกั่ว | นางนวลปีก |
