MV824MTX เป็นแอมพลิฟายเออร์สำหรับการทำงานสี่ทางพร้อมพารามิเตอร์ต่อไปนี้:
ช่วงแรงดันไฟฟ้าของแหล่งจ่ายไฟ: 2.7V ถึง 5.5V
อัตราขยายของเครื่องขยายเสียงแบบปกติ: 40dB ถึง 80dB
กระแสไฟขาออกสูงสุด: 20mA
ความต้านทานอินพุตเปิดปกติ: 1M Ω
ช่วงอุณหภูมิการทำงาน: -40 °C ถึง 125 °C
อุปกรณ์นี้เหมาะสำหรับการใช้งานต่างๆ เช่น การขยายเสียง เซ็นเซอร์ และการส่งสัญญาณเมื่อเปรียบเทียบกับ LMV612MMX และ LMV722MMX แล้ว LMV824MTX มีความแม่นยำสูงกว่าและมีแชนเนลแอมพลิฟายเออร์มากกว่าบางส่วนของการใช้งานและข้อสรุปเหล่านี้รวมถึง:
การขยายเสียง: LMV824MTX เหมาะสำหรับการออกแบบเครื่องขยายเสียงที่ต้องการเกนสูงและความผิดเพี้ยนต่ำเพื่อปรับปรุงประสิทธิภาพและคุณภาพเสียงของระบบเสียง
การขยายสัญญาณเซ็นเซอร์: แอมพลิฟายเออร์นี้สามารถขยายสัญญาณเซ็นเซอร์ขนาดเล็กเพื่อการตรวจจับและวิเคราะห์ที่ง่ายขึ้นนอกจากนี้ยังสามารถใช้เพื่อขยายสัญญาณเอาต์พุตโดยเครื่องขยายเสียง
การส่งสัญญาณ: LMV824MTX ยังสามารถใช้ส่งสัญญาณจากวงจรหนึ่งไปยังอีกวงจรหนึ่งเพื่อเพิ่มความแรงและคุณภาพของสัญญาณสิ่งนี้สามารถช่วยแก้ปัญหาต่างๆ เช่น อัตราส่วนสัญญาณต่อสัญญาณรบกวนในการส่งสัญญาณ
ระบบอัตโนมัติทางอุตสาหกรรม: LMV824MTX ยังสามารถใช้ในระบบอัตโนมัติทางอุตสาหกรรม เช่น การวัดอุณหภูมิ ความดัน และกระแสไฟฟ้า
บรรจุภัณฑ์ของ LMV824MTX คือ TSSOP-14 ที่มีขนาด 5 มม. x 4.4 มม. ซึ่งเหมาะสำหรับการใช้งานบนแผงวงจรขนาดเล็ก
| RoHS ของสหภาพยุโรป | ไม่เป็นไปตามข้อกำหนด |
| ECCN (สหรัฐอเมริกา) | EAR99 |
| สถานะชิ้นส่วน | สนช |
| ร.ฟ.ท | 8542.33.00.01 |
| สจล | ใช่ |
| SVHC เกินเกณฑ์ | ใช่ |
| ยานยนต์ | เลขที่ |
| พี.พี.พี | เลขที่ |
| พิมพ์ | เครื่องขยายสัญญาณแรงดันต่ำ |
| ประเภทผู้ผลิต | เครื่องขยายสัญญาณแรงดันต่ำ |
| จำนวนช่องต่อชิป | 4 |
| ราวต่อราง | เอาต์พุตรางต่อราง |
| แรงดันออฟเซ็ตอินพุตสูงสุด (mV) | 3.5@5V |
| แรงดันจ่ายเดี่ยวขั้นต่ำ (V) | 2.5 |
| แรงดันแหล่งจ่ายเดี่ยวสูงสุด (V) | 5.5 |
| แรงดันการจ่ายคู่ขั้นต่ำ (V) | 卤1.25 |
| แรงดันไฟเลี้ยงคู่สูงสุด (V) | 卤2.75 |
| กระแสชดเชยอินพุตสูงสุด (uA) | 0.03@5V |
| กระแสไบแอสอินพุตทั่วไป (uA) | 0.04@5V |
| กระแสไบแอสอินพุตสูงสุด (uA) | 0.1@5V |
| กระแสไฟสูงสุด (mA) | 1.3@5V |
| กระแสไฟขาออกทั่วไป (mA) | 45@5V |
| ประเภทพาวเวอร์ซัพพลาย | เดี่ยว | คู่ |
| อัตราการฆ่าโดยทั่วไป (V/us) | 2@5V |
| ความหนาแน่นของแรงดันไฟฟ้าสัญญาณรบกวนอินพุตทั่วไป (nV/rtHz) | 24@5V |
| ดริฟท์แรงดันออฟเซ็ตอินพุต (uV/C) | 1(ประเภท) |
| อัตราขยายแรงดันไฟฟ้าโดยทั่วไป (dB) | 105 |
| ความหนาแน่นของสัญญาณรบกวนกระแสอินพุตแบบไม่แปลงทั่วไป (pA/rtHz) | 0.25@5V |
| PSRR ขั้นต่ำ (dB) | 75 |
| CMRR ขั้นต่ำ (dB) | 72 |
| ช่วง CMRR ขั้นต่ำ (dB) | 71 ถึง 75 |
| ผลิตภัณฑ์แบนด์วิธที่ได้รับโดยทั่วไป (MHz) | 5.6 |
| ปิดการสนับสนุน | เลขที่ |
| อุณหภูมิในการทำงานขั้นต่ำ (°C) | -40 |
| อุณหภูมิใช้งานสูงสุด (°C) | 85 |

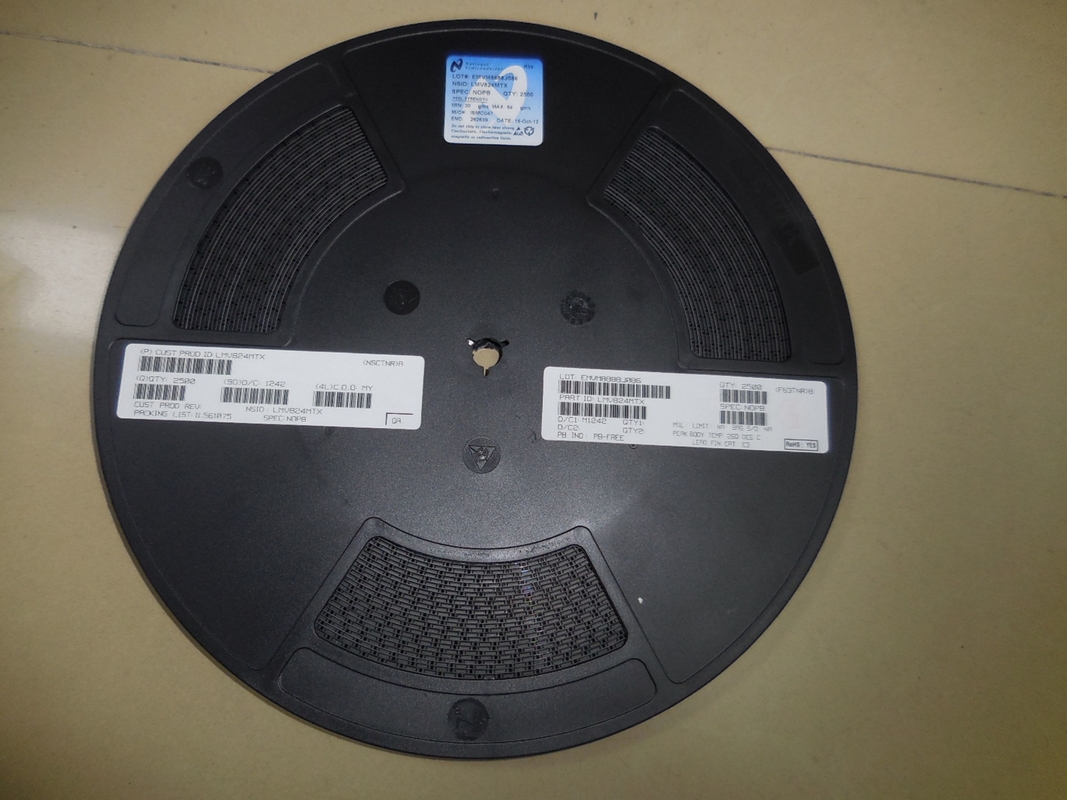

| บรรจุภัณฑ์ | เทปและรีล |
| ติดตั้ง | พื้นผิวติด |
| ความสูงของแพ็คเกจ | 1.05 (สูงสุด) |
| ความกว้างของบรรจุภัณฑ์ | 4.5 (สูงสุด) |
| ความยาวของแพ็คเกจ | 5.1 (สูงสุด) |
| PCB มีการเปลี่ยนแปลง | 14 |
| ชื่อแพ็คเกจมาตรฐาน | สบพ |
| แพ็คเกจซัพพลายเออร์ | สสอ |
| จำนวนพิน | 14 |
| รูปร่างตะกั่ว | นางนวลปีก |
